帶通風管的排熱利用型溴化鋰吸收式制冷機用補燃發生器
帶通風管的排熱利用型溴化鋰吸收式制冷機用補燃發生器，屬于空調設備技術領域。包括余熱煙氣進口聯箱(1)、余熱煙氣傳熱管束(2)、補燃煙氣傳熱管束(8)、爐筒(9)、簡體(7)和燃燒器(10)，其特征在于：所述余熱煙氣進口聯箱(1)上設置有通風管(5)，通風管(5)上設有手動閥門(4)或電動閥門(4’)或密封蓋板(4”)。配置該補燃發生器可消除或大幅度降低排熱利用型溴化鋰吸收式制冷機組的停機結晶風險，提高機組的安全性和可靠性。

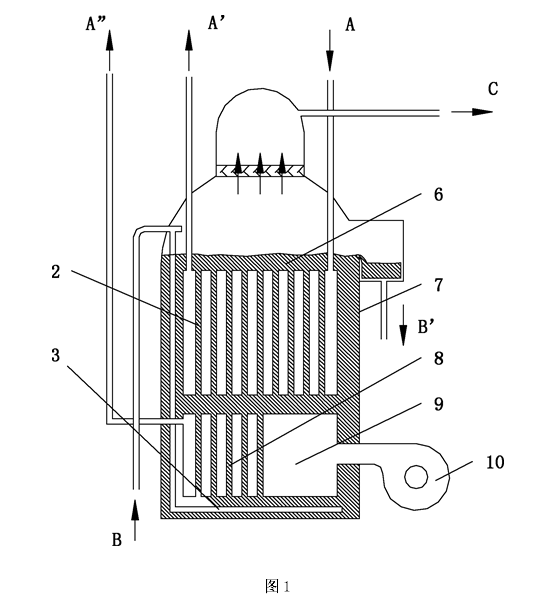

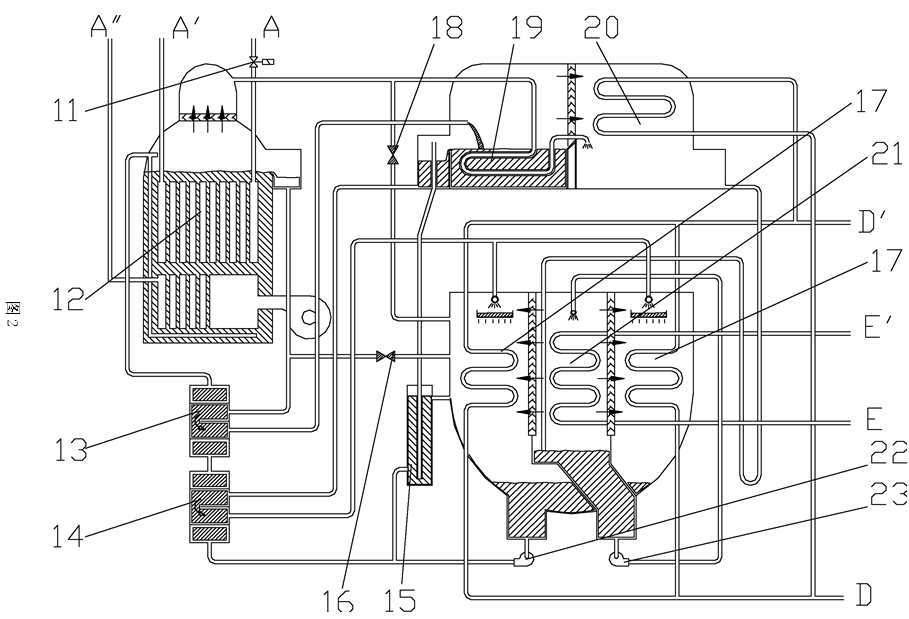

以往的技術如圖1所示的補燃發生器，該補燃發生器是將余熱煙氣傳熱管束2、補燃煙氣傳熱管束8和爐筒9設置在同一個筒體7內，余熱煙氣傳熱管束和補燃煙氣傳熱管束均采用直立水管式結構，即煙氣走管外，溶液6及其被加熱時所產生的蒸汽走管內。配置該補燃發生器的排熱利用型溴化鋰吸收式制冷機組如圖2所示，該機組為冷熱水型機組，可按制冷工況或制熱工況運行，提供空調或工藝用冷水、熱水。機組的余熱煙氣進口管上裝有煙氣電動調節閥11，用于控制加熱負荷或切斷加熱煙氣。機組運行時，煙氣電動調節閥開啟，其開度由機組的控制系統根據制冷（熱）負荷自動調節控制。機組停運時，煙氣電動調節閥關閉。由于結構上的原因，煙氣電動調節閥關閉時難以做到全密封，會有余熱煙氣漏入補燃發生器12，加熱其中的溴化鋰溶液，使溶液中的水分不斷蒸發轉移到機組的低壓發生器19、冷凝器20等部件內，導致補燃發生器中的溴化鋰溶液濃度不斷升高，直至結晶，從而導致機組發生停機結晶故障。
