直立底吹式溴化鋰制冷機用直燃高壓發生器

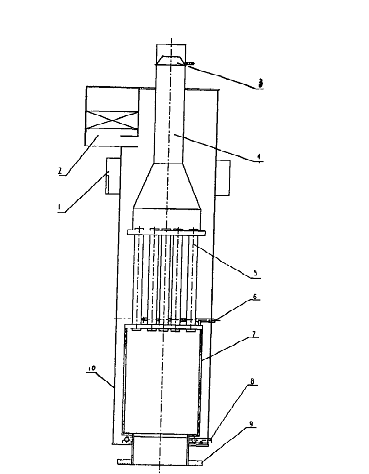

此直立底吹式溴化鋰制冷機用直燃高壓發生塔，屬制冷設備技術領域。 它包括：高發筒體(10)、爐筒(7)、爐門(9)、換熱管束(5)、煙囪(4)、布液管11(6)、布液管1{8)、液囊(1)和汽包(2)，直燃高壓發生器直立布置，采用濕式、火管結構：所述的高發筒體(10)直立布置，爐筒(7)與換熱管束(5)下管板直接連接同軸直立布置于高發筒體(10)下部；換熱管束(5)上管板與煙囪(4)相連；布液管Ⅱ(6)布置在爐簡(7)底部與爐門(9)筒連接處，另一布液管1(8)布置在正對換熱管束(5)下管板處，液囊(1)環設于高發簡體(10)上部外同，汽包(2)設置于液囊(1)上方的高發筒體(10)筒壁，液囊(1)與汽包(2)均與高發筒體(10)相連通。 本實用新型體積小、重量輕、效率高，安全可靠，可應用在小型溴化鋰吸收式直燃機組中。
本實用新型的直燃高壓發生器燃燒器安裝在高發底部，燃燒頭垂直向上，運行時火焰向上噴射燃燒。由于爐膛與換熱管束（煙管）完全浸沒在溶液中，傳熱效果好，結構簡單。換熱管束直立布置，有利于冷劑蒸汽逸出，避免局部過熱，換熱管束受熱均勻，熱應力小。由于小型溴化鋰吸收式機組所配燃燒器出力小，燃燒器本身的壓頭不高，采用直立底吹式結構，有利于充分燃燒，煙氣阻力也較小，因此在小型機組可以廣泛使用。溶液采用在易引起局部過熱區直接布液，避免局部溶液流動不暢過熱引起結晶的危險。溶液布液在爐筒底部與爐門筒連接處及管熱換管束下管板上方朝下直接布液，使?fàn)t筒外及管束外的溶液在簡體內形成總的上升流動，使溶液在高發筒體內發生均勻，提高傳熱效果。另外，在燃燒器的控制方面，可增加燃燒器的后吹掃時間，使停機后爐膛內的空氣溫度降低到露點以下，避免結露的發生。煙囪采用了防凝水結構，即使存在凝水，也能有效防止凝水的回流問題。煙囪采用收縮管增大溶液沸騰空間，便于氣液分離。
綜上所述，本實用新型體積小，重量輕、效率高，安全可靠，可應用在小型溴化鋰吸收式直燃機組中。
