水冷式小型制冷機組的自動化系統
圖16-88所示為只用于一個房間的小型機組的自動化系統。機組中使用水冷式冷凝器兼作為貯液器，應用冷卻空氣的蒸發器，供液量用熱力膨脹閥調節。由于膨脹閥在壓縮機停機時不能及時關閉，因此在膨脹閥前串聯—電磁閥，使得停機后液體不再繼續進入蒸發器，這樣可以避免壓縮機再次起動時發生液擊。電磁閥的電路與磁力起動器連在一起，兩者同時受溫度控制器控制。當被控的溫度升高到調定值上限時，電動機與電磁閥同時工作；而當溫度降到調定值的下限時，兩者同時停止工作。機組還裝有高低壓壓力控制器，其電路與磁力起動器接通（若再采用油壓差控制器時，其電路亦與磁力起動器接通）。機組中還采用自動水量調節閥以調節冷凝溫度，在低負荷時可節省冷卻水的消耗量。

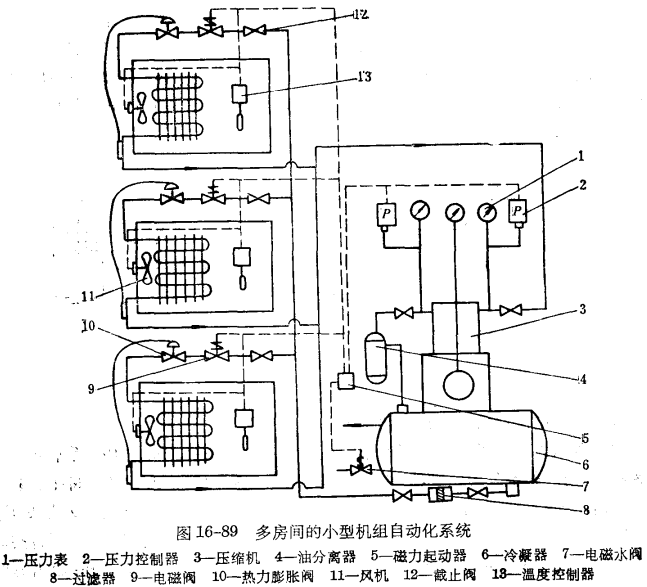

圖16-89所示的是用于三個房間的小型機組的自動化系統，每個房間均裝有一個溫度控制器，當房間溫度升到調定值上限時，開啟本房間的電磁閥和風機，降到下限時關閉。三個溫度控制器均與壓縮機的磁力起動器連接，當三個房間的溫度都降到調定值下限時，壓縮機停止運轉；而當其中一個房間的溫度上升到上限時，則電動機再次運轉。電磁水閥與壓縮機同步。機組裝有高壓與低壓控制器作為壓縮機安全保護。
