制冷設(shè)備的管子連接方式：焊接
制冷設(shè)備的管道的焊接可采用電焊、銀釬焊、銅焊等，紫銅管與無縫鋼管都適用。
紫銅管的焊接最好采用銀釬焊，因?yàn)殂y釬焊在焊接時溫度低，焊料的流動性能好。常用銀釬料牌號為LAg45，含銀量為45%，其余為銅，助焊劑為XH4210．在沒有銀釬焊的條件下，也可以采用銅焊，銅焊的焊接強(qiáng)度比較高，但由于銅焊所需的溫度高，容易引起紫銅管的氧化變質(zhì)，使管子的強(qiáng)度下降，所以銅焊時應(yīng)注意掌握溫度。

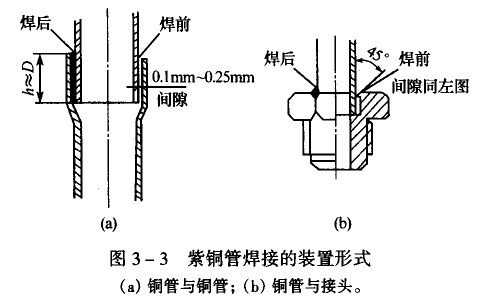

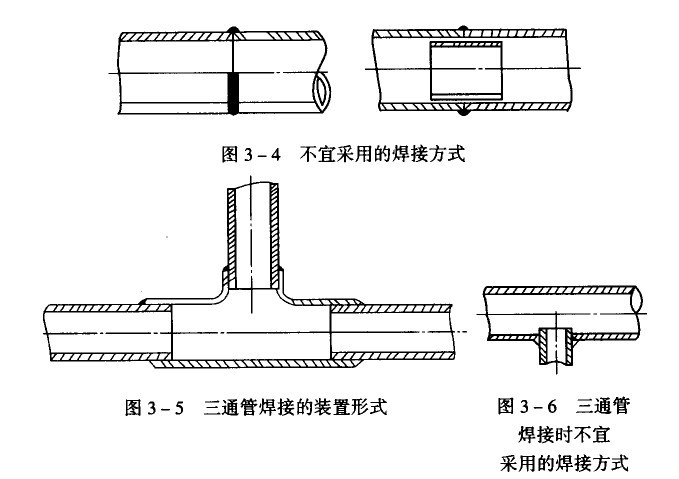

相同直徑紫銅管的對焊，應(yīng)采用插入焊的結(jié)構(gòu)形式，見圖3-3。紫銅管的一端用鋼沖模沖成擴(kuò)口，將接頭部分內(nèi)外表面用砂布擦亮，并插入擴(kuò)口內(nèi)緊壓，以免焊接時焊料從間隙流進(jìn)管內(nèi)，焊接時最好將管子垂直安放。同管徑對接時，不宜采用如圖3-4所示的焊接方式，因紫銅管管壁薄，難以保證焊接質(zhì)量。
制冷設(shè)備如果要連接三通管，同應(yīng)預(yù)制三通接頭，應(yīng)按圖3-5所示的方法焊接，不宜采用如圖3-6所示的焊接方式。
無縫鋼管一般采用電焊，不宜采用氣焊，因?yàn)闅夂傅膽?yīng)力難以消除，可采用對接方式進(jìn)行焊接，如圖3-7所示。
管口應(yīng)先加工成適當(dāng)當(dāng)?shù)钠驴诓趴梢赃M(jìn)行焊接。焊料為低碳焊條，材料的牌號：氣焊- 08鋼氣焊條，電焊一結(jié)422或4260管路焊接后，經(jīng)檢漏發(fā)現(xiàn)有滲漏點(diǎn)時應(yīng)進(jìn)行補(bǔ)焊，補(bǔ)焊時應(yīng)注意：
(1)不可在管路系統(tǒng)內(nèi)有壓力存在的情況下進(jìn)行補(bǔ)焊，否則操作
既不安全，補(bǔ)焊質(zhì)量也不好。
(2)補(bǔ)焊前要清除表面的油漆、銹層，并用砂布擦凈。
(3)原為銅焊的可用銀釬料補(bǔ)焊，能達(dá)到滿意的質(zhì)量要求。原為銀釬焊的應(yīng)仍用銀釬焊進(jìn)行補(bǔ)焊；磷銅焊的只能用磷銅焊料進(jìn)行補(bǔ)焊；錫釬焊也只能用錫合金補(bǔ)焊。
二手制冷設(shè)備回收網(wǎng) 整理發(fā)布
