活塞型制冷機中的往復式壓縮機工作中的四個過程

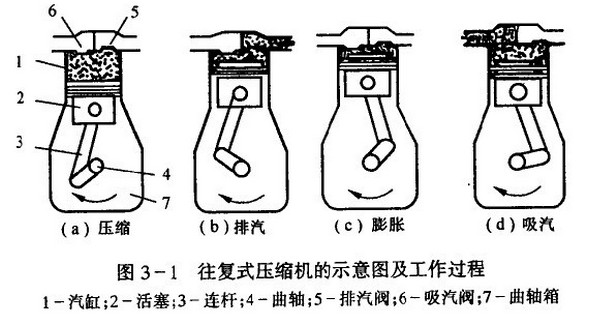

圖3-1中的四個圖分別表示了壓縮機工作中的四個過程。
圖中之為壓縮過程：當活塞下移到最低位置（稱活塞的下止點）時，汽缸吸滿蒸氣。當活塞轉而向上，這時吸、排汽閥門都關閉，汽缸容積縮小，蒸氣被壓縮，一直壓縮到排汽壓力為止。
圖中之為排汽過程：當壓力達到一定值（大于排汽管內壓力）時，排汽閥開啟，活塞繼續上移，蒸氣排出，一直到活塞上移到最高位置（這位置稱活塞的上止點）時，排汽結束。
圖中之是余隙膨脹過程：為了防止活塞與吸排汽閥碰撞，活塞上移到上止點時，活塞與汽缸頂部之間留有一定間隙，稱余隙。當活塞轉而向下運動時，排汽結束時留在余隙內的高壓蒸氣阻止吸汽閥開啟，吸汽不能開始。這時余隙內的蒸氣隨著活塞下移而進行膨脹，一直膨脹到吸汽壓力以下時才結束。
圖中之是吸汽過程：吸汽閥開啟，隨著活塞往下運動而吸汽，一直進行到活塞下移到下止點為止。
