溴化鋰?yán)渌畽C(jī)組設備：活塞式冷水機組
活塞式冷水機組的壓縮機有單臺的，也有多臺(2～6臺)組合的，機組可根據空調負荷的變化，進行手動或自動能量調節，以達到調節制冷量和節約用電的目的。冷水機組在啟動時，壓縮機的所有汽缸都處于卸載狀態，然后逐步自動延遲上載，啟動靈活方便。在制冷系統中一般都設有超載、斷水、斷油、冰凍等安全保護裝置，保證機組的安全運行。
冷水機組一般可向空調系統提供5～12℃的冷水，冷卻水的進水溫度一般為32℃，出水溫度為36℃左右。

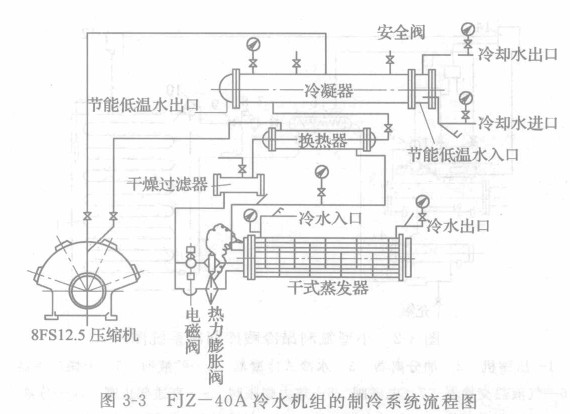

FJZ-40A冷水機組流程如圖3-3所示，由圖可見，R22在干式蒸發器內蒸發后，由回氣管進入壓縮機吸氣腔，經壓縮機壓縮后變成高壓高溫蒸氣，然后進入冷凝器中冷凝，冷凝后的制冷劑液體，進入換熱器被從蒸發器來的回氣過冷，再經過干燥過濾器和電磁閥進入熱力膨脹閥，經節流降壓后進人蒸發器，在蒸發器中吸收冷水熱量后，又重新進入壓縮機，如此循環不已。
圖中壓力表l、2分別指示冷凝和蒸發壓力，冷凝器上的安全閥是安全保護裝置，當發生斷水故障使冷凝壓力過高時打開，保證機組安全運行：在到換熱器的供液管路上，裝一個直通閥，它可以人為中斷對蒸發器的供液。干燥過濾器的閥門供系統充灌制冷劑液體時使用。
蒸發器供液量由熱力膨脹閥來調節，該閥的感溫包設在蒸發器回氣管上，由回氣過熱度來控制它的開度i蒸發器出口的溫度計，供運行過熱時觀察使用。
機組還設有節能裝置，該裝置位于冷凝器下部，使用時根據水源情況有下面兩種情況：
（1)如有低于冷卻水的輔助水源，如低溫冷卻塔補給水或井水，使用時將低溫水接入水蓋底部的水閥，然后從另一端蓋處引出：如果它的水質較好，可以再作為冷卻塔的補給水。當它的出口壓力高于冷凝器冷卻水出口壓力日寸，可直接引入冷凝器，否則獨立引入冷水塔水池。輔助水源溫度每低5℃，可以增加4%的冷量。裝置的輔助用水量為1O～15m3/h。水溫低于冷卻水溫度7℃時，可以兩臺機組串聯使用，當?shù)陀?0℃時，可以三臺機組串聯使用，用水量可選用上限。具體做法是將冷凝器左右兩端蓋內隔板上開孔封死。
(2)如沒有低予冷卻水溫度的輔助水源直接引入冷凝器時，則將節能裝置進出口水管按常規接法接上。
