窗式空調器的特點器原理—單冷型窗式空調器
單冷型窗式空調器是一種僅在夏季制冷的空調器，并可降溫去濕。制冷量大的機組去濕量也大。
(1)結構

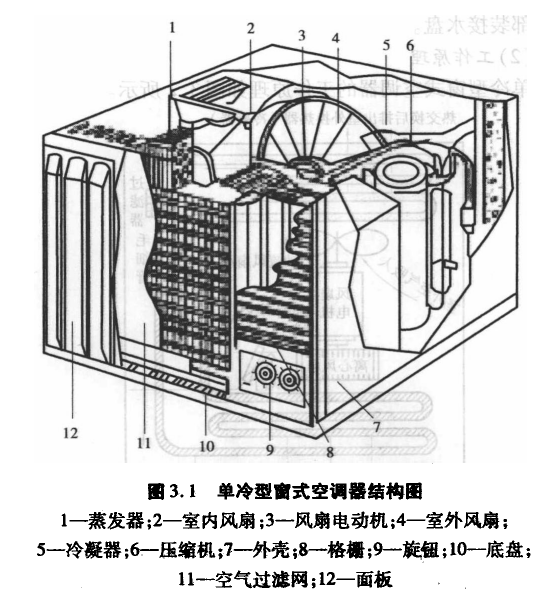

單冷型窗式空調器的結構如圖3.1所示。它由制冷系統、電氣控制系統、空氣循環系統和箱體支撐系統等四部分組成。
1)制冷系統。窗式空調器制冷系統采用往復活塞式或旋轉式全封閉壓縮機。蒸發器和冷凝器統稱為換熱器，主要由銅管和鋁制散熱片組成。冷凝器的散熱方式為強制風冷式。制冷劑采用氟利昂R22，用毛細管作為節流減壓裝置。
2)電氣控制系統。窗式空調器電氣控制主要由壓縮機電動機、風扇電動機、電動機的啟動和保護裝置、溫度控制器、選擇開關等組成，其作用是控制和調節空諷器的運行。
3)空氣循環系統?？諝庋h(huán)系統由室外軸流風扇和室內離心風扇組成，兩臺風扇由一臺電動機帶動。空氣過濾器一般為非織布或化纖凹凸網作濾材，并與塑料骨架注塑為一體。
4)箱體支撐系統。箱體支撐系統包括外殼、面板、底盤及支架等。制冷系統和空氣循環系統均安裝在箱體內，箱體面板除裝有進出風格櫥外，還裝有控制板，箱體側板上開有新風柵，室外新風門控制與冷風混合后送入室內，同時還設有排風口，可在短時間內打開排除室內的污濁空氣，保持空氣清新。蒸發器下部裝接水盤。
(2)工作原理

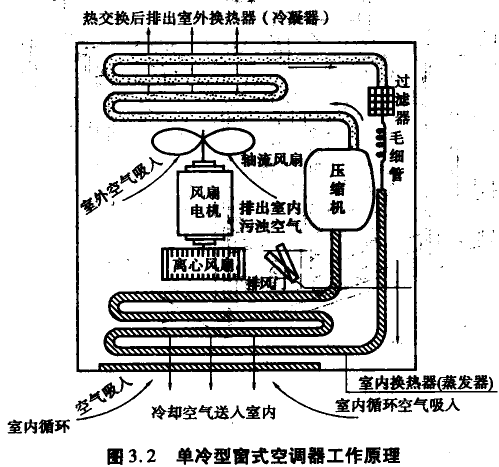

單冷型窗式空調器的工作愿理如圖3.2所示。
當接通電源后風扇及壓縮機投入運轉，壓縮機將低壓R22制冷劑蒸氣壓縮為高溫高壓蒸氣后送入翅片管式冷凝器，室外側的軸流風扇迫使空氣流過冷凝器，其熱量被空氣帶走。高壓蒸氣被冷凝為高壓液體，經毛細管節流降壓后進入翅片管式蒸發器內汽化吸熱，從而冷卻了在離心風扇作用下流經蒸發器的空氣。冷風由離心風扇吹向室內，達到了使室內的空氣溫度降低的目的。室內的空氣又由風扇經回風過濾器吸入，這樣空氣不斷循環，使室內的空氣溫度降至所調范圍內。與此同時，由于翅片和蒸發器盤管表面的溫度總是低于被冷卻空氣的露點溫度，若空氣的濕度較大，便有水蒸氣凝結為水滴，沿著蒸發器的翅片流到接水盤內，部分露水被軸流風扇甩水圈飛濺來冷卻冷凝器，余下的部分通過底盤上的排水管流出。當室內溫度達到所調溫度后，由溫度控制器控制壓縮機停止工作，而風扇電動機還在不停運轉，使室內空氣循環對流。當室溫再次升高至調定上限溫度時，壓縮機又開始工作，如此循環，使室內溫度保持在所要求的范圍內。
一般的單冷型窗式空調器除具有溫度自動調節功能外，還可對送風溫度、風速、風向進行自動或手動調節。在空調器的面板上有選擇開關、溫度調節旋鈕以及通風、風向開關等。溫度控制器用來調節并控制室內溫度，可在18—28℃之間調節或選擇自動恒溫。選擇開關可對送風溫度、風速進行選擇，并且有強冷、弱冷、強風、弱風擋。通風開關在開位時可引入室外新風或排除室內污濁空氣，手動調節活動的送風百葉可改變送風方向。有的窗式空調器有搖風風扇，由風向開關控制開停，送風百葉擺動由專用的微型電動機帶動，送風百葉擺動時，送風氣流隨之改變，搖風電動機多為30極結構，轉速為5r/min，功率一般為3-5 W。
